Аэродромная техника

Автотопливозаправщики предназначены для транспортировки топлива и заправки открытым и закрытым способом различных типов летательных аппаратов на стационарных и грунтовых аэродромах. По своей конструкции в принципе аналогичны конструкции топливозаправщикам колёсных, гусеничных и специальных машин. Топливозаправщики емкостью до 9300 литров включительно выпускаются на автомобильном шасси, свыше этой ёмкости — в виде автопоездов, включающих седельные тягачи и полуприцепы-цистерны с автономным приводом от дополнительного двигателя. При заправке ЛА открытым способом применяется стандартный раздаточный пистолет РП-40 с рукавом диаметром 38 мм; при заправке закрытым способом под давлением используется наконечник закрытой заправки 2561А-8 с рукавом диаметром 50 мм или наконечник повышенной производительности ТН-4. Для заправки ЛА используются все основные типы авиационного топлива без ограничений.

На разных аэродромах эксплуатировалось достаточно большое количество разнотипных топливозаправщиков, повседневно именуемых как «ТЗ».

Самые распространённые типы советских/российских ТЗ:

• ТЗА-7,5-500(5334) на базе автомобиля МАЗ-500 (МАЗ-5334), объём топливной цистерны 7500 литров. Привод топливного насоса СЦЛ-20-24 через коробку отбора мощности двигателя автомобиля. Расход раздаточной системы (скорость заправки) от 500 до 750 литров/мин.
• АТЗ-8,5-5337 на базе автомобиля МАЗ-5337, объём топливной цистерны 8500 литров. Привод топливного насоса СЦЛ-20-24Г через коробку отбора мощности двигателя автомобиля. Расход раздаточной системы (скорость заправки) от 500 до 750 литров/мин.
• АТЗ-9,3-260БМ на базе автомобиля КрАЗ-260. Объём цистерны 9300 литров. Топливный насос типа СЦН-60 обеспечивает параллельную пистолетную заправку двух ЛА с расходом 2х500 л/мин или заправку одного ЛА закрытым способом со скоростью 1000 л/мин. Масса заправщика полная — 21700 кг.
• ТЗ-16 один из первых в СССР топливозаправщиков на базе седельных тягачей ЯАЗ (позже КрАЗ) и полуприцепа-цистерны объемом 16 м³. Использовались в 50-60-х годах, до появления ТЗ-22.
• ТЗ-22 на базе седельного тягача КрАЗ-221 (КрАЗ-258Б1) и полуприцепа-цистерны ЧМЗАП-5204М (5524П) объёмом 22 м³ (18 тонн авиационного топлива). Привод центробежного всасывающего насоса ЦСП-57 от автономного бензинового двигателя, установленного на полуприцепе. С ТЗ-22 возможна параллельная заправка открытым или закрытым способом одновременно двух ЛА (двух точек заправки) со скоростью заправки через заправочные пистолеты: 2х500 л/мин, через наконечники заправки: 2х1000 л/мин. Полная масса заправщика составляет 39100 кг.
• АТЗ-22-44202 — автопоезд на базе седельного тягача Урал-44202-0611-30 и полуприцепа ЧМЗАП-5524П объёмом 22 м³. Привод центробежного всасывающего насоса ЦН-180/110 от автономного бензинового двигателя, установленного на полуприцепе. АТЗ-22 имеет два раздаточных рукава: один под пистолетную заправку и один для закрытой заправки. Производительность системы через два рукава — 3000 л/мин. Полная масса заправщика составляет 38260 кг.
• АТЗ-60-8685 создан на базе седельного тягача МАЗ-537 или МАЗ-7410 и полуприцепа-цистерны ЧМЗАП-8685. Ёмкость топливной цистерны 60 м³. Привод двух насосов от автономного двигателя, установленного на полуприцепе. С АТЗ-60 возможна параллельная заправка закрытым способом одновременно двух ЛА (двух точек заправки) со скоростью заправки через два рукава с наконечниками заправки типа ТН-4 — 4 тонны в минуту. Полная масса автопоезда АТЗ-60 составляет 100560 кг.

•
  Аэродромный ТЗ на базе автомобиля КАМАЗ-53215.
•
  Топливозаправщик ТЗ-22 под самолётом Ту-134.
•
  Топливозаправщик для малых региональных аэродромов.

Для стационарной заправки на технических позициях или аэродромных стоянках промышленностью СССР выпускались групповые заправщики самолётов топливом типа ГЗСТ.

• ГЗСТ-4-1250 представляет собой автопоезд, состоящий из автомобиля типа УАЗ-452, внутри которого смонтирована перекачивающая станция горючего ПСГ-75 и одноосного прицепа, на котором установлены: фильтр тонкой очистки, счётчик топлива, четыре рукава и четыре раздаточных пистолета РП-40. Позволяет заправлять последовательно четыре самолёта (по одному) со скоростью подачи топлива 500 литров/мин.
• ГТЗ-240-6 — это комплект разборно-сборного оборудования службы ГСМ, монтируемого стационарно на аэродроме. В стандартной комплектации включает 20 резервуаров расходного склада топлива на 1000 м3, насосную станцию с производительностью 4000 литров/мин, шесть агрегатов заправки ЗА-4М, фильтры-сепараторы, фильтры тонкой очистки, раздаточный коллектор, трубопроводы и проч. оборудование Один агрегат заправки обеспечивает закрытую заправку топливом одного ЛА с производительностью 1 тонна в минуту.

Для авиационной службы ГСМ промышленность выпускала перекачивающие станции горючего на автомобильном шасси. Одна из первых таких спецмашин — ПСГ-65/130 на шасси грузовика ГАЗ-51. Применялась для раскачки железнодорожных цистерн или перекачки топлива из одной ёмкости в другую. В кузове автомобиля устанавливался центробежный насос ЦСП-51 с приводом от коробки отбора мощности. В дальнейшем ПСГ-65/130 была заменена на более современную машину ПСГ-160 на шасси ЗиЛ-131.

Также в военной авиации широко применялись и применяются до сих пор специальные автомобили и установки для заправки крылатых ракет (Х-22, Х-28 и др.) агрессивными компонентами ракетного топлива и окислителя, аналогичные применяемым в ракетных войсках или военно-морском флоте (на эту тему нужна отдельная статья).

Заправщик спецжидкостями ЗСЖ-66.

• ЗСЖ-66 — заправщик специальными жидкостями на базе грузовика ГАЗ-66-14. Позволяет заправлять бензином, синтетическими и минеральными маслами, маслосмесями, гидравлическими жидкостями, антифризом различные системы летательных аппаратов, открытым и закрытым способом. Имеет систему подогрева масел и жидкостей в зимнее время, а также встроенную систему автоматического пожаротушения. Раздаточные насосы электрические, питание которых обеспечивается авиационным генератором постоянного тока ГСР-6000А, вращение ротора которого обеспечивается двигателем автомобиля через коробку отбора мощности.
• А-2111 — заправщик специальными жидкостями самолётов и вертолётов. Смонтирован на базе трёхколёсной тележки-прицепа весом 350 кг. Позволяет заправлять синтетическими и минеральными маслами, гидравлическими жидкостями, антифризом различные системы летательных аппаратов. Способ подачи жидкости — выдавливание из бака сжатым воздухом или азотом.
• МЗ-66 — маслозаправщик (минеральные масла типа МС-20) летательных аппаратов. Заправка пистолетная, привод насоса от двигателя автомобиля. Масло в зимнее время подогревается форсуночным подогревателем, работающем на авиационном керосине типа ТС-1.
• ВСЗ-66 — водоспиртозаправщик на базе автомобиля ГаЗ-66-14. Позволяет заправлять ЛА спиртом, водно-спиртовой смесью или дистиллированной водой. Имеет встроенную систему подогрева и противопожарную систему.

• УМП-350-131 — унифицированный моторный подогреватель на шасси ЗИЛ-131. В кузове размещается калорифер (керосиновый котёл), через внешний и внутренний контур которого прогоняется нагнетаемый вентилятором воздух. Один контур является камерой сгорания, во втором греется воздух, который затем подаётся через рукава-воздуховоды (5 шт) потребителям. Вентилятор приводится во вращение двигателем автомобиля через коробку отбора мощности. Топливо УМП — авиационный керосин типа ТС-1. Подогреватель применяется для предпускового прогрева авиадвигателей, прогрева салонов или отсеков воздушного судна, а также при технических работах на летательном аппарате в зимнее время.
• МП-70 — небольшой керосиновый подогреватель на колёсном шасси или металлических полозьях, предназначен для перемещения вручную одним-двумя людьми. Принцип действия аналогичен УМП-350, привод вентилятора бензиновым мотором, топливо подаётся самотёком, зажигание — вручную факелом. Используется для подогрева небольших объёмов и при технических работах.
• АМК-24/56 — многоцелевой кондиционер воздуха на шасси автомобиля ЗИЛ-131. Применяется для подачи воздуха с заданной температурой в систему кондиционирования кабин и отсеков, а также для создания комфортных условий экипажу, одетому в высотно-компенсирующие костюмы, при несении дежурства в кабинах самолётов. Снят с производства.
• АМ-0,4-М1 — автомобильный кондиционер на шасси КамАЗ-5320. Назначение то же, что у АМК-24/56, производится в настоящее время.[1] В кузове размещены дизель-генератор на 380 В, 50 Гц для питания агрегатов и два холодильных контура на хладоне R-134a. Может работать в режимах кондиционирования (тепловая мощность до 50 кВт), вентиляции (холодильные контуры бездействуют), обогрева (тепловая мощность до 90 кВт). Возможно питание агрегатов от наземной сети 380 В, 50 Гц.

•
  Средняя часть приборной панели АМ-0,4-М1 с приборами контроля дизель-генератора.
•
  Моторный подогреватель УМП-350-131 в работе.
•
  АМК-24 подаёт воздух в СКВ техотсека самолёта Ту-142МК.

• АПА-5Д — аэродромный источник электроэнергии на шасси автомобиля Урал-4320. В кузове автомобиля смонтирована установка с раздаточной коробкой, на которой установлены генератор постоянного тока ПР-600х2 на 28,5 вольт и генератор переменного трёхфазного тока 208 вольт, 400 герц ГТ40ПЧ6, устанавливаемый также на самолётах, и аппаратура управления и защиты — также аналогичные самолётным блоки БЗУ-376СБ (блок защиты и управления), БРН-208 (блок регулирования напряжения) и др. Привод — от коробки отбора мощности двигателя автомобиля.
• АПА-50М — аэродромный источник электроэнергии на шасси автомобиля ЗИЛ-131. В кузове автомобиля установлен дизельный двигатель У1Д6-2С с раздаточной коробкой, на которой находятся два генератора постоянного тока на 28,5 вольт ГАО-36, генератор переменного трёхфазного тока 208 вольт, 400 герц ГТ40ПЧ8АТВ и генератор однофазного тока 208 вольт, 400 герц СГО-30У. Имеется трёхфазный трансформатор на 36 вольт, 400 герц, а также аппаратура управления и защиты.
• АПА-80 — аэродромный источник электроэнергии на шасси автомобиля — ЗИЛ-131. В кузове автомобиля установлен двигатель КАМАЗ-740 с раздаточной коробкой с блоком синхронных генераторов БГС-112-40, аппаратура управления и защиты. Агрегат выдаёт трёхфазный ток 208 вольт 400 герц, однофазный ток 120 вольт, 400 герц, трёхфазный 36 вольт 400 герц, постоянный ток 28,5 вольт.
• АПА-100 — аэродромный источник энергии на шасси Урал-4320. В кузове автомобиля установлен дизель 1Д6ВБ с блоком синхронных генераторов БГС-175. Агрегат выдаёт трёхфазный ток 208 вольт, 400 герц, однофазный ток 120 вольт, 400 герц, трёхфазный 36 вольт, 400 герц, постоянный ток 28,5 вольт.
• АЭМГ-50М — аэродромный электромотор-генератор, электромашинный преобразователь промышленного напряжения 380 вольт, 50 герц в самолётное 28,5 вольт, мощностью 36 кВт. Может работать в режиме «Запуск 24/48 В» и «Запуск 70 В». Также может выдавать через смонтированные внутри электромашинные преобразователи однофазное 115 вольт, 400 герц (преобразователь ПО-6000) и трёхфазное 36 вольт, 400 герц (преобразователь ПТ-1000) напряжения. Устанавливается на одноосный прицеп ТАП-3755В (АП-1,5Б). Масса агрегата 2300 кг. Установка широко применяется в качестве стационарного источника аэродромного питания, может запитывать сразу две стоянки (два летательных аппарата).
• АЭМГ-60/30М — аэродромный электромотор-генератор, электромашинный преобразователь промышленного напряжения в самолётное трёхфазное 208 вольт, 400 герц. Мощность генератора 60 кВА. Имеется трансформатор на однофазное напряжение 120 вольт, 400 герц. Устанавливается на одноосный прицеп ТАП-3755В (АП-1,5Б)

•
  Аэродромный передвижной агрегат АПА-5Д.
•
  Аэродромный передвижной агрегат АПА-50М.

Установка проверки гидросистем УПГ-300.

• УПГ-300 — установка проверки гидросистем — гидравлическая установка на базе автомобиля ЗИЛ-131. В кузове автомобиля установлен двигатель ЗИЛ-375 с коробкой приводов, на которой находятся три гидравлических насоса с максимальным давлением нагнетания до 210 кгс/см3, генератор постоянного тока ГСР-СТ12 на 28,5 вольт, а также аппаратура управления и защиты и два баллона АБ-350, заряжаемые сжатым воздухом или азотом. Установка может обеспечить долговременную работу от одной до трёх независимых гидросистем летательного аппарата, их заправку и опрессовку, а также зарядку азотом или воздухом для создания давления наддува в гидробаках. Установка может работать со всеми основными, применяемыми в отечественной авиации, рабочими жидкостями: 7-50С-3, АМГ-10 или НГЖ-4.
• ЭГУ-50/210-131 (А0001) электрогидроустановка на шасси ЗИЛ-131, совмещающая функции АПА и УПГ. В кузове установлен дизельный двигатель 5Д-20-240 с раздаточной коробкой, три гидронасоса, два генератора постоянного тока ГАО-36, генератор трёхфазного переменного тока ГТ40ПЧ6, генератор однофазного тока СГО-12.
• ПГУ-210 (8А72) — подвижная гидроустановка, смонтированная в кузове одноосного прицепа ТАПЗ-755. Имеет две гидросистемы с давлением нагнетания до 250 кгс/см3, привод гидронасосов от электродвигателя 380 вольт, 50 герц.

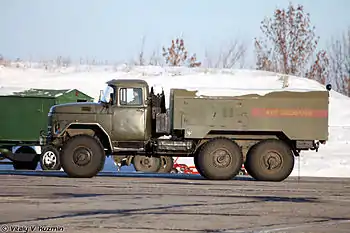

• ВЗ-20 — воздухозаправщик на шасси различных грузовых автомобилий (первоначально ЗИЛ-157, потом ЗИЛ-131, сейчас ЗИЛ-433422 и Урал-43206). В коробчатом кузове расположены 20 40-литровых баллона под давлением 350 кгс/см2. Автомобиль применяется для зарядки воздухом систем самолёта, накачки колёс и при технических работах.
• АКЗС-75М-131-П — автомобильная кислородозаправочная станция на шасси ЗИЛ-131. В коробчатом кузове установлено (18 или 21) баллонов со сжатым медицинским кислородом, а также дожимающий компрессор КП-75М с приводом от коробки отбора мощности двигателя автомобиля. Кузов автомобиля также комплектуется системой пожаротушения. Данный автомобиль используется при заправке летательных аппаратов газообразным кислородом.
• УГЗС-М — универсальная газозаправочная станция на шасси ЗИЛ-433422. В зависимости от варианта исполнения, может заправлять системы летательных аппаратов кислородом, воздухом или азотом.
• ТРЖК — транспортный резервуар жидкого кислорода — стандартная криогенная цистерна ТРЖК-2У или ТРЖК-4М, устанавливается в открытом кузове грузового автомобиля. Используется для перевозки и заправки самолётов жидким кислородом. Кислород добывается из воздуха на кислорододобывающей станции, например на:
• АКДС-70М — это кислорододобывающая станция, размещёная на трёх автомобилях и прицепе. Состоит из технологической машины (на шасси КрАЗ-257 или КрАЗ-250), компрессорной машины (КрАЗ-257, КрАЗ-250), вспомогательной машины (ЗИЛ-131, ЗИЛ-130) и электростанции ЭСД-200-30Т/400М (прицеп МАЗ-5224В). Оборудование компрессорной и технологической машин смонтировано в закрытых кузовах-фургонах. В кузове компрессорной машины установлены: 2 компрессора АВШ-3,7/200 (АВШ-3,7/200М), система водяного охлаждения с центробежным насосом 2КМ-6С, трубопроводы и арматура. Привод компрессоров осуществляется от электрических двигателей АОП2-92-4П, насоса — от электродвигателя АНД-41-2. В кузове технологической машины смонтированы: блок разделения воздуха, детандер ДВД-13 (ДПВ-4,2-200/6-2), насос сжиженных газов 22НСГ-40/40, блок очистки и осушки воздуха, наполнительная рампа. Электропитание оборудования осуществляется от промышленной сети, а в полевых условиях — от передвижной электростанции, смонтированной в кузове прицепа. Вспомогательное оборудование установлено в кузове бортового автомобиля, который также служит для буксировки прицепа. Получение кислорода и азота в АКДС-70М основано на способе глубокого охлаждения, сжижения и разделения воздуха на основные составные части — кислород и азот.

•
  Аэродромный воздухозаправщик ВЗ-20.
•
  Аэродромный азотозаправщик УГЗС.М-А-131.

В качестве буксировщиков небольших самолётов и вертолётов может использоваться практически любая аэродромная автотехника, и что широко практикуется, к примеру, в истребительной авиации. Для серьёзных летательных аппаратов были разработаны аэродромные тягачи:

• КЗКТ-537Л — аэродромный тягач на базе балластного тягача МАЗ-537Г (танковоза). Установлен дизель Д-12А-525А с гидромеханической коробкой передач. Аэродромный вариант отличался от базового металлической бортовой платформой. Предназначен для буксировки самолётов массой до 200 т
• КрАЗ-214 — военный тягач повышенной проходимости. На военных и гражданских аэродромах использовался для буксировки самолётов. Для улучшения сцепления колёс с покрытием аэродрома в кузов автомобиля часто клали дополнительный груз (типа бетонных блоков)
• КрАЗ-255 — замена КрАЗ-214. Применение аналогично
• МоАЗ-7915 — специально разработанный трёхосный аэродромный тягач с сочленённой рамой и двумя кабинами, впереди и сзади. На каждой секции рамы установлен свой двигатель ЯМЗ-8401.10-01 по 600 л. с. и гидромеханическая коробка передач. Тягач может буксировать самолёты весом до 275 тонн.

•
  Аэродромный тягач КЗКТ-537Л «Ураган».
•
  Аэродромный тягач БелАЗ 7421.

Ряд автомобилей или прицепов с различным оборудованием, предназначенных для сложных работ при обслуживании авиатехники. Применяются при комплексных проверках и настройках оборудования, опробовании двигателей, регламентных и ремонтных работах. Также промышленность выпускала унифицированные лаборатории, предназначенные для работы на внебазовом аэродроме, с возможностью ремонта боевых повреждений летательных аппаратов, на базе автомобилей повышенной проходимости типа ЗиЛ-131, ГАЗ-66, КАМАЗ и т. п., с кузовами-фургонами типа КУНГ. Такие автомобили оснащались автономными источниками электроэнергии в виде прицепных дизель-генераторов, часть лабораторий комплектовалась специальными установками, предназначенных для обеспечения функционирования контрольно-проверочного и проверяемого самолётного оборудования и систем — преобразователями промышленного электропитания в самолётное, а также гидроустановками, компрессорными станциями и т. п. Лаборатории, разработанные в 70-е и 80-е годы 20-го века, могли эксплуатироваться в условиях ядерного и химического заражения (имели герметизированные кузова с фильтро-вентиляционной установкой), а также обеспечивали вполне комфортные рабочие и бытовые условия для персонала в любое время года (имелись спальные места, отопительная установка на дизельном топливе, вентиляция и др. полезные мелочи — вплоть до посуды).

В этих фургонах размещались: слесарная мастерская, сварочная, лаборатория электронной автоматики, лаборатория радиоэлектронного оборудования, кислородная лаборатория и т. п. Пример заводской маркировки некоторых лабораторий: КРАС-хх — контрольно-ремонтная автомобильная станция по РЭО, ЛКУ-хх — лаборатория кислородная универсальная, ЛПУ-хх — лаборатория приборная универсальная, ЛАВ-хх — лаборатория авиационного вооружения, ЛЭА-хх — лаборатория электронной автоматики, ЛСД-хх — лаборатория по самолёту и двигателю (где хх — шифр комплектации лаборатории под определённые типы авиационной техники).

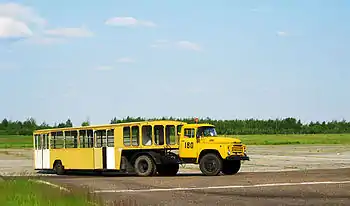

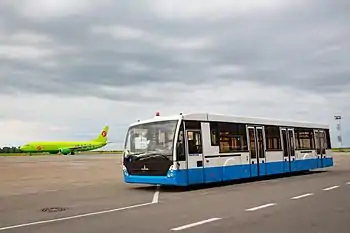

Для транспортировки различных грузов в пределах аэродрома широко применяется самый разнообразный, часто «попутный» транспорт — любые аэродромные спецавтомобили, а также грузовые и транспортные автомобили общего назначения, которые разрешено использовать на аэродроме. На военных аэродромах в штате групп технического обслуживания для транспортировки самолётных агрегатов, блоков, аккумуляторов, парашютов, буксировки стремянок и т. п., применялись бортовые грузовики УАЗ-452Д, плавающие транспортёры типа ЛуАЗ-967, грузовые мотороллеры и электрокары. Для наземных поисково-спасательных команд (НПСК) поставлялся транспорт вездеходного типа, например, гусеничные тягачи типа МТ-ЛБ.

СПО-15М — самоходная площадка обслуживания на базе автомобиля Урал-375Д (Урал-4320). Применяется при технических работах на высоте, например, при обслуживании руля направления или Т-образного хвостового оперения.

КС-5363АМ — самоходный пневмоколёсный кран. «АМ» — модификация для аэродромов, в частности, кран для связи оборудован самолётным переговорным устройством СПУ-7. Применяется при различных грузоподъёмных работах, в том числе при замене авиационных двигателей.

АС-161 предназначен для очистки, промывки горячей водой и заправки химической жидкостью баков туалетных отсеков пассажирских самолётов в аэропортах. Создавался на базе шасси ЗИЛ-130, в дальнейшем ЗИЛ-431412 и ЗИЛ-433362
