Анкер (крепёжное изделие)

Анкер (от нем. Anker «якорь») — крепёжное изделие, которое различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

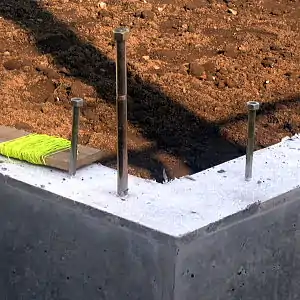

Анкерные болты

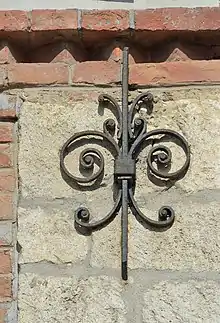

Исторический анкер на стене дома в Швехате, Австрия

Анкер, в отличие от дюбеля, как правило, является комбинированным самостоятельным крепёжным элементом: вместе со способностью закрепляться в основании он также и удерживает конструкцию.

Кованые анкеры использовались в западноевропейской архитектуре для крепления деревянных балок перекрытий к стенам со времен позднего средневековья. При этом они нередко приобретали и декоративную функцию. Например, анкерами в форме цифр на фасаде могла обозначаться дата постройки дома[1].

Конструкция

У анкера различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также анкер может иметь манжету — кайму вокруг отверстия, не позволяющую анкеру проваливаться в отверстие основания или закрепляемого материала.

Классификация

Болт Молли

Фундаментный болт

Способы закрепления анкера

Сила трения — анкер своими стенками прижимается к основанию.
Разная форма анкера и отверстия в основании — задняя часть анкера, не помещающаяся в отверстие.
Химический — заполнение свободного пространства между анкером и основанием затвердевающим жидким компонентом.

Материал изготовления

Изготавливается из металлических сплавов — латуни, нержавеющей стали, алюминия и других.

Виды монтажа

Предварительный монтаж — анкер устанавливается в основание на всю длину.
Сквозной монтаж — часть анкера проходит через закрепляемую конструкцию. Анкер для такого вида монтажа имеет удлинённую нераспорную часть.

Виды анкеров

Анкерный болт с гайкой — для полнотелых материалов и тонких бетонных перегородок
Анкер клиновой — для полнотелых материалов и сжатого, и растянутого бетона
Анкер забивной — для надежного крепления тяжеловесных конструкций
Анкер-клин — для быстрого монтажа подвесных конструкций
Анкерный болт — для полнотелых материалов
Болт Молли — для листовых материалов
Фундаментный болт — для фундамента

Назначение по материалу основания

Для плотных полнотелых материалов: кирпича, бетона, природного камня.
Для пустотелых материалов: пустотелого кирпича и пустотелых бетонных блоков.
Для листовых материалов: гипсокартона, ДСП.
В стоматологии для корней зуба.

Назначение по области применения

Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций;
Мебельный анкер;
податливый анкер[2] — в горном деле и тоннелестроении.

Установка

Для наилучшего сцепления анкера с основанием отверстие после просверливания необходимо очистить от буровой муки.

См. также

Примечания

Guido Everaert. Waar dient het voor? Het functionele gebruik van metaal // Grondstof, stof tot nadenken. Metaal. — Stichting Kunstboek & Stichting Vlaams Erfgoed, 2001. — С. 30-31. — 95 с. — ISBN 90-5856-036-8.
Металлический податливый анкер // Энциклопедия Криворожья. В 2 т. Т. 2. Л—Я : [укр.] / сост. В. Ф. Бухтияров. — Кривой Рог : Явва, 2005. — С. 106.

Литература

Панкратов Б. Крепёж в ассортименте или Где пасуют гвозди и шурупы (недоступная ссылка) // Техника — молодёжи: Журнал. — 1996. — № 4. — С. 66—68. — ISSN 032—33IX. (недоступная ссылка с 23-03-2016 [2133 дня])
