РД-41

РД-41 — одновальный одноконтурный турбореактивный двигатель с управляемым вектором тяги, разработанный в Рыбинском КБ моторостроения. Использовался на опытных образцах самолёта вертикального взлёта и посадки Як-141 в качестве подъёмного двигателя. В некоторых источниках данный двигатель называют РД-48.

Для этого термина существует аббревиатура «РД», которая имеет и другие значения: см. РД.
РД-41

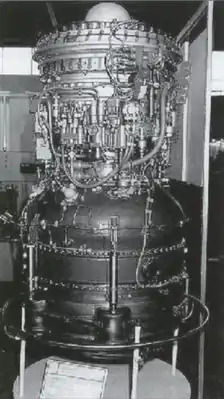

РД-41 на выставке
Тип Турбореактивный одноконтурный
Страна СССР/ Россия
Использование
Годы эксплуатации с 1984 года по 1992 год
Применение Як-141
Производство
Конструктор Александр Сергеевич Новиков
Год создания с 1975 до 1984
Годы производства с 1984 года
Массогабаритные характеристики
Сухая масса 290[1] кг
Длина 1 594[1] мм
Диаметр 635[1] мм
Рабочие характеристики
Тяга взлётная 4 100[1] кгс
Температура турбины 1 207[1] °C
Степень повышения давления 6,28[1]
Управление электронное трёхканальное[1]
Расход воздуха 53,5[1] кг/с
Удельный расход топлива 1,4[1][2] кг/(кгс·ч)

Конструкция

Двигатель одноконтурный осесимметричный. Состоит из следующих элементов:

  • Входное устройство
  • Компрессор (семь ступеней)
  • Кольцевая камера сгорания
  • Турбина (одна ступень)
  • Осесимметричное поворотное сопло с регулируемой площадью критического сечения

На конце сопла расположен поворотный насадок, который обеспечивает отклонение вектора тяги в продольной вертикальной плоскости на угол ±12,5° от продольной оси двигателя[3]. Двигатель предназначался только для совместного использования с подъёмно-маршевым ТРДДФ Р79В-300, поэтому они имели общую систему топливопитания[1]. РД-41 может работать на высоте не более 2,5 км и при скорости полёта, не превышающей 550 км/ч.

Носители

Двигатель (по две штуки) устанавливался на опытные образцы СВВП Як-141 (изделия 48-1, 48-2 и 48-3).
